汎用タイプGeneral-purpose Type Rotary Valve

J(JIS標準数仕様)型ロータリーバルブ

本邦初のJIS標準数仕様を採用した本格的ロータリーバルブであり、空気輸送・集塵からサイロ単排出・供給まで広範囲を高性能でカバーする汎用タイプです。

空気輸送装置メーカーであるフルードが長年培ってきた技術を駆使し、多くの実績を結集しました。基本寸法から諸性能まで、等比でスケールアップされており、極めて使いやすいロータリーバルブとして完成されております。JIS標準数仕様はISO規格とも合致しており、国内外問わず安心してご使用いただけます。


特長
汎用性抜群、実績も豊富
優れたシール性能を発揮
丸フランジ型、角フランジ型とも完備
面間高さが特に低く、レイアウトに威力を発揮
徹底した親切設計、耐久性も保守性も抜群
部品はすべて標準化されており、交換可能
チェーン駆動型、モータ直結型とも完備


用途

サイロ等からの単排出に

サイクロン・バグフィルタの下でエアシールに

各種コンベアへの供給、コンベアからの排出に

空気輸送の送り元・送り終わりでのエアシールと供給・排出に

粉砕機への供給、排出に

計量器への供給、排出に



仕様ほか
フランジ形状

丸フランジ(JIS5K相当)、角フランジ(FIS-ZFS型)

※オプションでJIS10K相当やANSIにも対応可能

サイズ

丸型:100~400A

角型:160~1000㎜

これ以上のサイズも製作いたします。

ロータの種類 標準羽根ロータ、ウレタン成型ロータ、各種ブレードロータ、シュラウド付ロータ、Wヘリカルロータ
粉接部材質 FC・SS、SCS13・SUS304、SCS14・SUS316、SCS16・SUS316L、アルミ、インコネル、ハステロイなど
駆動方式 チェーン駆動型、モータ直結型
使用圧力

70kPaまで可

※超えるものは高圧仕様機で対応

使用温度

標準仕様機 60℃まで可

高温仕様機 400℃まで非水冷で対応

      700℃まで水冷で対応

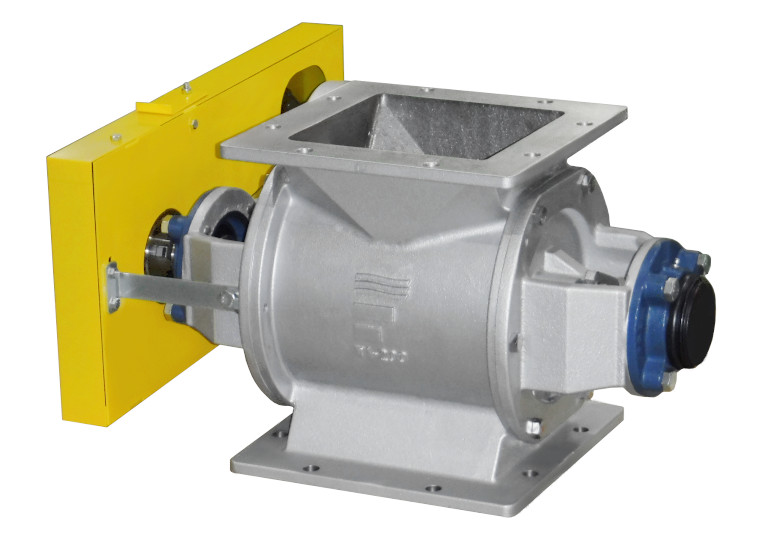

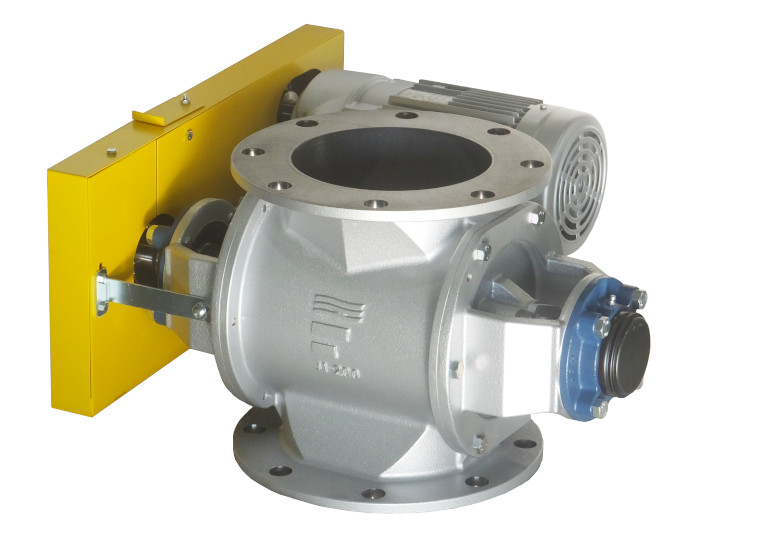

チェーン駆動型のJ型ロータリーバルブ
チェーン駆動型

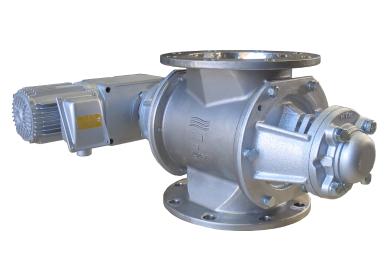

モータ直結型のJ型ロータリーバルブ
モータ直結型

角フランジ型


外形図・寸法表はこちら




 ロータリーバルブ

タンク下に設置されたJ型ロータリーバルブ

(口径500×400の角型フランジ仕様)





JN(新JIS標準数仕様)型ロータリーバルブ

特長
使いやすく無駄のない設計によりコストパフォーマンスを追求
面間高はJ型とまったく変わりません
丸フランジ型、角フランジ型とも完備
J型の標準羽根機と同性能のまま、排出量・リーク特性を向上
チェーン駆動型、モータ直結型とも完備
使用圧力は最も需要の多い±40(~50)kPa
  →詳細はこちら


用途
サイロ等からの単排出に
サイクロン・バグフィルタの下でエアシールに
各種コンベアへの供給、コンベアからの排出に
空気輸送の送り元・送り終わりでのエアシールと供給・排出に
粉砕機への供給、排出に
計量器への供給、排出に


主な仕様
フランジ形状

丸フランジ(JIS5K相当)、角フランジ(FIS-ZFT型)

サイズ

丸型:150~300A

角型:200~315㎜

ロータの種類 標準羽根ロータ
粉接部材質 FC・SSなど
駆動方式 チェーン駆動型、モータ直結型



チェーン駆動型のJN型ロータリーバルブ
チェーン駆動型

モータ直結型のJN型ロータリーバルブ
モータ直結型


外形図・寸法表はこちら


オプションについて

耐摩耗性を上げる各種ハードフェーシング可能
PTFEコーティング、ウレタンコーティング等、各種コーティング可能
その他、多種多様なオプションを取り揃えておりますのでお問い合わせください。

関連製品

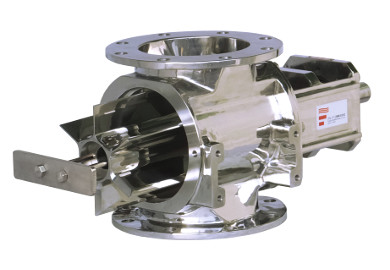

サニタリータイプ ロータリーバルブ
