分岐ダンパー
Junction damper

分岐ダンパー

ト型・丸フランジ・エアシリンダ式タイプ
ト型・丸フランジ・エアシリンダ式タイプ

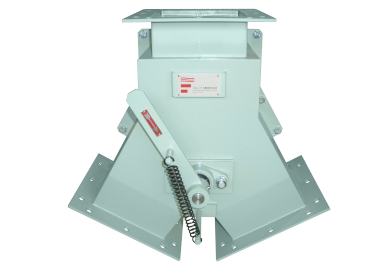

逆Y型・角フランジ・手動式タイプ
逆Y型・角フランジ・手動式タイプ

分岐ダンパー

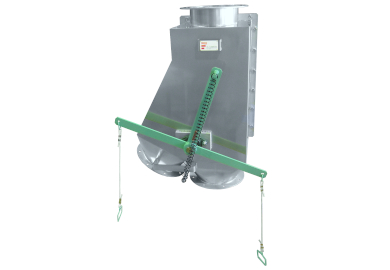

ト型・丸フランジ・引きひも式タイプ


上から下へ向かうシュートの途中において、粉粒体の流路の切り換えに

使用します。



※空気輸送ラインにおける流路の切り換えには、フルードの二方切換弁

 をご使用いただけます。


■仕様
分岐方向 ト型、逆Y型
フランジ形状 角型、丸型
駆動方式

エアシリンダ式、手動式、引きひも式、

パワーシリンダ(モータ)式

弁体タイプ 標準金属弁体、シュラウド付弁体、フェルトシール弁体、ゴム弁体、テフロン弁体
材質 SS、SUS304、塩ビ、アルミニウム
温度 常温~250℃対応可(ただし、温度によって仕様は変わります。250℃を超える場合は別途吟味を要します)
