空気輸送専用機器Device used for pneumatic conveyor

エゼクタ

粉も、粒も、空気も、ベルヌーイの定理とベンチュリ管の応用技術により、+圧でもどんどん吸い込み、そのまま圧送させます。

エゼクタ

SUS304製



SS製







■特長
可動部分がありません
空気音以外には騒音がありません
運転保守が不要
潤滑油が不要
空気源以外には運転動力不要

■用途
圧送式空気輸送の送り元に
圧力を下げ、ロータリーバルブの負担の軽減に
漏れ風量を減らし、ロータリーバルブ等の摩耗性粉体による摩耗の軽減に
スクリューコンベア・ふるい機下など、エアシール機構のない所での粉粒体の供給に

※長い距離やたくさんの曲がりを有する空気輸送ラインには、圧力上、

 使用に向かないケースもあります。具体的輸送条件を添えてご相談

 ください。


外形図・寸法表はこちら   お見積はこちら
■ エゼクターとは



管路内を流れる流体の速度を上げると、ベルヌーイの定理で知られる通り管内の静圧は運動エネルギーに変換され、圧力は下がります。負圧になるまで下げると外部から流体、粉粒体などを吸い込みます。

この後、デフューザー(拡大管)で速度を落とすと運動エネルギーは下がり、管内の静圧は回復し、正圧に戻り、吸い込んだものを圧送することができます。



これがエゼクターで、吸い込む機能を持つためインジェクタ―とも呼ばれます。

また、蒸気用が蒸気エゼクターで空気輸送に応用したのがエゼクター式空気輸送です。古くはフマキラーのポンプや、霧吹き器や、戦艦大和が浸水時に、反対側船倉へ大量に水を移すためなどにも使われていました。

ニ方切換弁(ダイバーターバルブ)

空気輸送の経路内に取り付け、弁体の切り換えにより、二方向への分岐や二方向からの合流を行わせます。

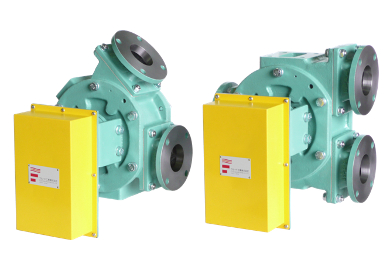

  金属羽根式

金属羽根式
■特長
コンパクト・軽量・低価格
シール性能も良好
側方分岐型、平行分岐型とも完備
シンプルな構造、安定した性能を発揮
ボールバルブ式のようなひきかじりやかみ込みなどによるトラブルは一切なし
安心なアウトサイドベアリング方式、粉体によるベアリングトラブルは皆無
サイズ:50A~150A
材質:FC・SS製のみ(納期をいただければステンレス製も製作可)


外形図・寸法表はこちら   お見積はこちら
  耐摩耗ウレタン羽根式

耐摩耗ウレタン羽根式
■特長
常に安定したシール性を発揮
側方分岐型、平行分岐型とも完備
ボールバルブ式のような噛み込みや固着による作動不良は一切なし

安心なアウトサイドベアリング方式、粉体によるベアリングトラブルは皆無



外形図・寸法表はこちら   お見積はこちら

混相器

低圧輸送の送り元でロータリーバルブなどの供給機下に設置し、粉や粒などの輸送物と空気やガスを効率よく混相させます。
混相器
■特長
輸送物を供給部に詰まらせることなくスムーズに混相させます
供給部での圧力損失を最小化し、空気輸送の省エネ化も図ります
圧送用、吸引用とも完備。それぞれの流れの状態に合わせた構造となっています
上側機器の口径・形状に合わせた設計ができます


外形図・寸法表はこちら   お見積はこちら

高性能吸込ノズル

高性能吸込ノズル
■特長
吸引式空気輸送の送り元部で、輸送物の吸い込みに使用します
船、貨車、トラック、コンテナ、工場などのバラ積みの粉粒体の中に差し込み、効率よく輸送物を吸い込み、混相流化させます
設計の良否が空気輸送装置の性能に直結する、重要な部分です


外形図・寸法表はこちら   お見積はこちら

検視管

空気輸送装置・集塵装置の輸送配管中に取り付け、管内の流れの様子を監視します。
検視管
■特長
特殊焼鈍処理した硬質ガラスを使用、傷がつきにくく、割れにくい、最高級品です
標準品でも使用耐圧0.1MPa。高耐圧、高温仕様、特寸品も製作いたします
JIS5K相当、10K相当とも完備
配管から本体を外さずに、ガラス部を交換できます
シュート・ノズル内の確認用にもおすすめです


外形図・寸法表はこちら   お見積はこちら

ラインフィルタ・吸込フィルタ・排気フィルタ

流体中の粉塵の除去に使用します。流体の含塵率など、ご使用ランクに応じてフィルタエレメント材質・サイズを選びます。

ラインフィルタ

ラインフィルタ
配管の途中に設置し、管路内の流体中の粉塵を除去します。
ノブネジを外し、フィルタの交換ができます。


吸込フィルタ

吸込フィルタ
空気吸い込み部に設置し、大気中の粉塵を除去します。


排気フィルタ

排気フィルタ
排気口に取り付け、粉塵を除去します。

外形図・寸法表はこちら   お見積はこちら


エア抜きホッパー

エア抜きホッパー
低圧圧送式空気輸送装置の供給部のロータリーバルブ上に設置し、ロータリーバルブからの漏れ空気を抜き上流側の粉粒体のブリッジを防ぐ目的で使用します。





風量調整ユニット

風量調整ユニット
低圧圧送式および吸引式空気輸送装置の空気配管部に設置し、圧力制御・風量調整・測圧を行い、管路閉塞防止に威力を発揮します。





高圧圧送用ブロータンク

高圧圧送用ブロータンク
高圧圧送式空気輸送装置の送り元で使用し、輸送物と空気を混相させつつ圧送させる圧力タンクです。
