サニタリータイプSanitary Type Rotary Valve

サニタリータイプの特長
面間取合はJ型・JN型と同じです
サイドカバーの取り外し、ロータの抜き出しが容易です
食品・化学・医薬品を中心に幅広くご活用いただいております
水洗仕様機なら、容易に内部洗浄ができます
品種替えを要するところにも最適です

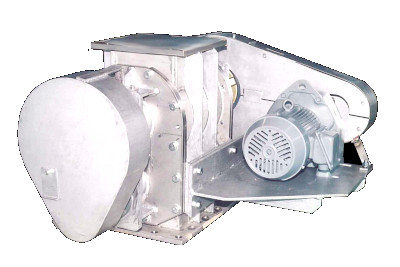

スタンダードサニタリ型ロータリーバルブ

特長
サニタリータイプの標準機です
ノブネジを外すだけで、サイドウォールを容易に抜き出せます
ロータも、専用工具で簡単に抜き出せます
チェーン駆動型、モータ直結型とも完備
オプションで、ドア式、テフロンコーティング等も可能です

用途
粉砕機・計量機・タンク下など、粉体のあらゆる供給・排出部に
内部洗浄を要する粉体の供給・排出に

主な仕様
フランジ形状 丸フランジ、角フランジ
サイズ 100~1000㎜
ロータの種類 標準羽根ロータ
粉接部材質 SCS13/SUS304、SCS14/SUS316、SCS16/SUS316L、FC/SSなど
駆動方式 チェーン駆動型、モータ直結型


スタンダードサニタリ型ロータリーバルブ
(注) 写真にはオプション仕様が含まれています

外形図・寸法表はこちら

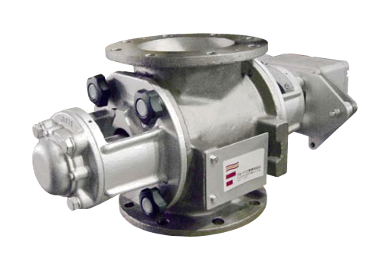

サニタリタイト型ロータリーバルブ

特長
スタンダードサニタリ型のシール性能を大きく向上させた機種です
スタンダードサニタリ型に比べ高い圧力に対応します
シール性に優れます
サイドウォール・ロータの抜き出しが容易です
チェーン駆動型、モータ直結型とも完備
オプションで、ドア式、テフロンコーティング等も可能です

用途
空気輸送の送り元・送り終わりで、エアシールと粉体の供給・排出に
集塵機やサイクロンの下でエアシールに
内部洗浄を要する粉体の供給・排出に



サニタリタイト型ロータリーバルブ

外形図・寸法表はこちら

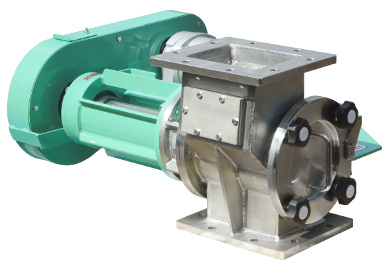

サニタリカスタム型ロータリーバルブ

特長
ご要望に合わせ、都度設計・製作いたします
医薬品、食品等、さまざまな粉体に実績があります
内面コーティングなども可能です




サニタリカスタム型ロータリーバルブ

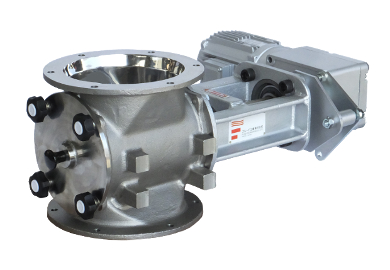

L(ライト)型サニタリー仕様ロータリーバルブ

軽量、コンパクト、低価格でご好評いただいておりますL-Ⅱ型ロータリーバルブのサニタリー仕様機です。

■特長
低価格、軽量、コンパクトです
内部点検・清掃が容易です
フランジ寸法、面間はL-Ⅱ型の標準仕様機と変わりません
安心なアウトサイドベアリング方式です
水洗仕様機を使用すれば水洗いも可能です


■主な仕様
機種 スタンダードサニタリー型、水洗仕様サニタリ―型
フランジ Φ200[㎜]
使用可能圧力 ±5[kPa]
一回転容積 3.02[L]
粉接部材質 SCS13・SUS304
駆動方式 モータ直交直結型



L(ライト)型ロータリーバルブ


L(ライト)型ロータリーバルブ


外形図・寸法表はこちら

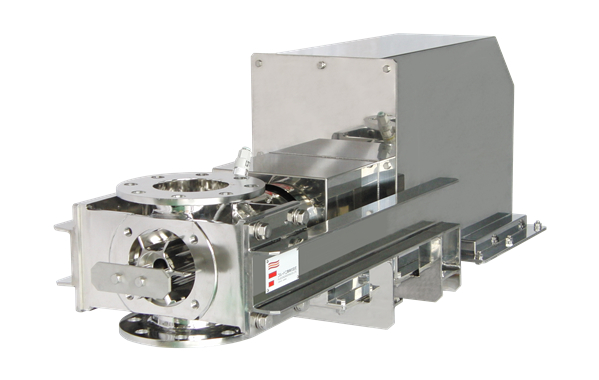

ミニミニサニタリ型ロータリーバルブ

特長
超軽量コンパクト
分解・組立が簡単、ロータも抜き出せます
内部洗浄が可能です
粉接部SUS304製、内外面バフ#300仕上げです

用途
小口径の輸送ライン用に
少量供給排出用に



ミニミニサニタリ型ロータリーバルブ

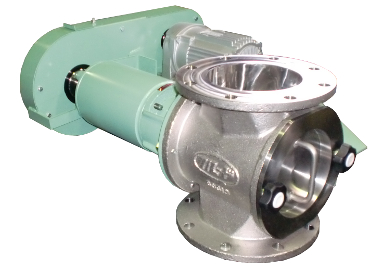

簡易サニタリ型ロータリーバルブ

J型ロータリーバルブの簡易サニタリタイプです。

特長
サイドウォールを抜きやすい構造のため、内部点検・清掃が容易です
ノブネジは手で外すことができます
寸法はJ型の標準仕様機と変わりません
ロータの抜き出しには分解を要します




簡易サニタリ型ロータリーバルブ
