スライドゲートバルブ
Slide-gate valve

スライドゲートバルブ

A型

手動ハンドル式・角フランジタイプ
□200・手動ハンドル車握り付(オプション)、高温仕様の例


粉粒体の流れの遮断に使用します
系外への粉粒体やガスのもれはありません
用途に合わせ多様な材質での製作が可能です

■用途
ロータリーバルブ等の上に設置し、メンテナンス時の粉粒体の遮断に
計量器の上に設置し、測定値に応じた流れの遮断に
緊急時の流れの遮断に


外形図・寸法表はこちら   お見積はこちら
■仕様





駆動方式
エアシリンダ式、手動ハンドル式
口径 50~1000㎜
フランジ形状 丸型、角型(ご指定フランジも対応可)
材質 SS、SUS304、SUS316、SUS316L、SUS310S、ハステロイ、インコネル、チタン、塩ビなど
温度 常温~700℃(温度により仕様は変わります)






製作事例

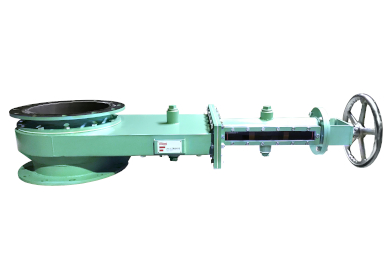

スライドゲートバルブ
口径300A、手動式

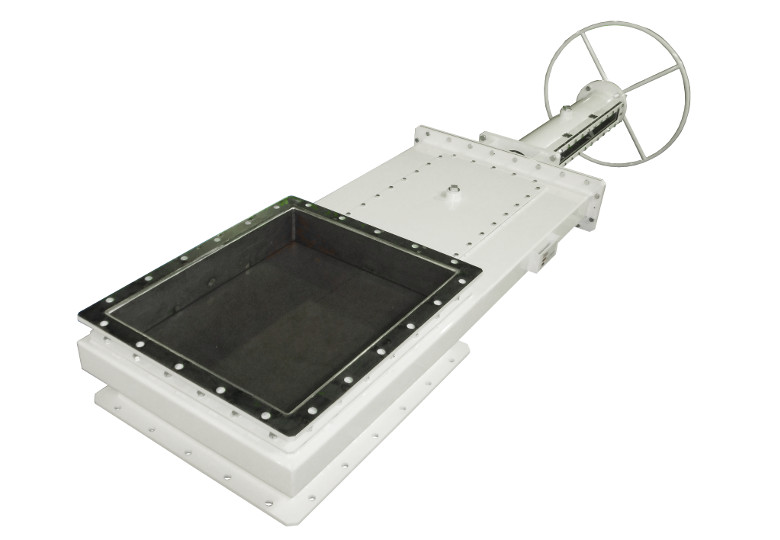

スライドゲートバルブ
口径1000×800、手動式


B型(OEM製品)

B型エアシリンダ式

B型モータ式

B型手動式


粉粒体の流れの遮断に使用します。
系外への粉粒体・ガスのもれはありません。また、シール部材質の選定により系内でのエアシールも可能です。

■用途
ロータリーバルブ等の上に設置し、メンテナンス時の粉粒体の遮断に
計量器の上に設置し、測定値に応じた粉粒体の遮断に
緊急時の流れの遮断に

■仕様
駆動方式 エアシリンダ式、モータ式、手動式
口径 Φ50A~300A JIS10K(JIS5K相当も対応可)
材質 SCS13・SUS304
温度 常温~400℃(温度により仕様は変わります)
シール部材質 メタル、PTFE、合成ゴム



外形図・寸法表はこちら   お見積はこちら
