バルブ・ダンパー・分配機Valve・Damper・Distributor

分岐ダンパー

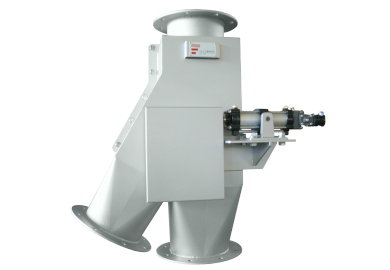

ト型・丸フランジ・エアシリンダ式タイプ
ト型・丸フランジ・エアシリンダ式タイプ
逆Y型・角フランジ・手動式タイプ
逆Y型・角フランジ・手動式タイプ


上から下へ向かうシュートの途中において、粉粒体の流路の切り換えに

使用します。



※空気輸送ラインにおける流路の切り換えには、フルードの二方切換弁

 ご使用いただけます。


■仕様
分岐方向 ト型、逆Y型
フランジ形状 角型、丸型
駆動方式

エアシリンダ式、手動式、引きひも式、

パワーシリンダ(モータ)式

弁体タイプ 標準金属弁体、シュラウド付弁体、フェルトシール弁体、ゴム弁体、テフロン弁体
材質 SS、SUS304、塩ビ、アルミニウム
温度 常温~250℃対応可(ただし、温度によって仕様は変わります。250℃を超える場合は別途吟味を要します)



外形図・寸法表はこちら   お見積はこちら

スライドゲートバルブ

A型

手動ハンドル式・角フランジタイプ
手動ハンドル式・角フランジタイプ

粉粒体の流れの遮断に使用します
系外への粉粒体やガスのもれはありません
用途に合わせ多様な材質での製作が可能です

■用途
ロータリーバルブ等の上に設置し、メンテナンス時の粉粒体の遮断に
計量器の上に設置し、測定値に応じた流れの遮断に
緊急時の流れの遮断に


外形図・寸法表はこちら   お見積はこちら
■仕様





駆動方式
エアシリンダ式、モータ式、手動ハンドル式
口径 50~1000㎜
フランジ形状 丸型、角型(ご指定フランジも対応可)
材質 SS、SUS304、SUS316、SUS316L、SUS310S、ハステロイ、インコネル、チタン、塩ビなど
温度 常温~700℃(温度により仕様は変わります)






B型(OEM製品)

B型エアシリンダ式

B型モータ式

B型手動式


粉粒体の流れの遮断に使用します。
系外への粉粒体・ガスのもれはありません。また、シール部材質の選定により系内でのエアシールも可能です。

■用途
ロータリーバルブ等の上に設置し、メンテナンス時の粉粒体の遮断に
計量器の上に設置し、測定値に応じた粉粒体の遮断に
緊急時の流れの遮断に

■仕様
駆動方式 エアシリンダ式、モータ式、手動式
口径 Φ50A~600A JIS10K(JIS5K相当、ANSI 125Lb、150Lbも対応可)
材質 SCS13・SUS304(SUS316も別製いたします)
温度 常温~600℃(温度により仕様は変わります)
シール部材質 メタル、テフロン、合成ゴム



外形図・寸法表はこちら   お見積はこちら

バタフライダンパー



標準型

エアシリンダ式
手動式

特殊仕様

SUS310S製水冷式自動ダンパー(口径1500、850℃用、コントロールモータ駆動)


純気流または集塵装置等で、ダクト内の風量調整に使用します。


■仕様
駆動方式 エアシリンダ式、モータ式、手動式
口径 Φ50~1250㎜(それ以上も製作可)
材質 SS、SUS304、SUS316L、SUS310S、ハステロイ、インコネル、チタン、アルミ、塩ビなど
その他 高温用、低リーク用、ご指定フランジなど別製いたします



外形図・寸法表はこちら   お見積はこちら

L(ライト)型

エアシリンダ式
エアシリンダ式

手動式
手動式

一般集塵装置レベルの負圧のところで、ダクト内の風量調整に使用します。コストパフォーマンスを追求した、安心製品です。


■仕様
駆動方式 エアシリンダ式、手動式
口径 Φ75~400㎜
材質 SS、SUS304



外形図・寸法表はこちら   お見積はこちら

ウエハ型バタフライバルブ(OEM製品)



複動エアシリンダ式 O-BFA型

複動エアシリンダ式 O-BFA型

コンパクトな複動エアシリンダ式によって大トルクが得られます。オプションで手動操作も可能です。



モータ式 O-BE型

モータ式 O-BE型

小型軽量の電動モータ式です。オプションで電動ポジショナを内蔵することにより、開度コントロールが可能です。手動操作も可能です(標準装備)。




ウォームギア式 O-BHW型

ウォームギア式 O-BHW型

大型機のときでも、ウォームギアによってスムーズに開閉を行うことができます。ギアには、開度計とロック機能が付いています。



レバーハンドル式 O-BL型

レバーハンドル式 O-BL型

10%(10°~90°)毎の開度調整用ノッチが付いています。


■仕様・特記





耐圧
MAX. 1.0MPa
耐熱

NBRシール(標準) -10~+80℃
バイトンシール(別注) -20~+150℃
テフロンシール、メタルシール(別注) -20~+200℃
材質 FC、SCS13の他、SCS14製も別注製作いたします
その他 粉体用に製作しておりますが、空気、水にも使用可能です










外形図・寸法表はこちら   お見積はこちら

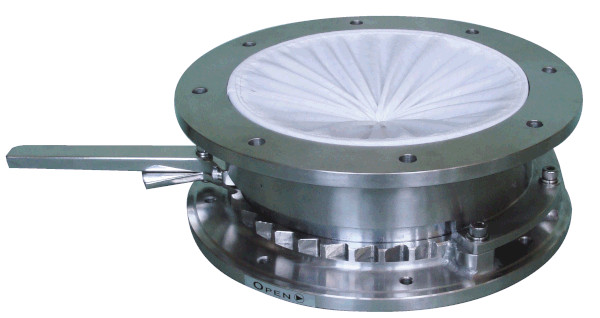

アイリスダイヤフラムバルブ(OEM製品)

アイリスダイヤフラムバルブ
超低面間です
粉粒体の噛み込みの不安がありません
スリーブの絞り角度で排出量の調整も簡単です
バグフィルタ下などにもOK(非摩耗性、弱負圧下のとき)



外形図・寸法表はこちら   お見積はこちら

カットゲートダンパー

カットゲートダンパー
ゲート閉時に上部に粉粒体を貯め、ゲート開時に貯めたものを排出します
塊状物や土砂など広汎な粉粒体を簡単な構造で遮断排出でき、堅牢で流下中の閉止も可能です
粒子径0.5㎜以上の粒を対象としていますが、0.5㎜以下のときも別途検討いたします
流動性の特に高い粉体には向きません



外形図・寸法表はこちら   お見積はこちら
■仕様・特記





駆動方式
エアシリンダ式
フランジ形状 正方形
材質 SS、SUS304
温度 常温~200℃(ただし、温度により仕様は変わります)



(注)1. エアシリンダは含まれますが、取り外した状態で納入いたします。
         2. 電磁弁は単体納入となり、ブラケット・配管は含みません。









ディストリビュータ

ディストリビュータ
ギヤモータの回転によるシュートの切り換えで、粉粒体の排出口を多方に切り換えます
排出口3~6カ所まで取り付け可能。別注で8カ所以上も可能です
モータ動力は、ご希望の切り換え速度により変わります
材質:SS、SUS304+カバーのみSS、SUS304+カバーSUS304
温度:常温~300℃(ただし、温度により仕様は変わります)



外形図・寸法表はこちら   お見積はこちら

ダクトダンパー(OEM製品)

ダクトダンパー
集塵用フレキシブルダクト・スパイラルダクトなどに取り付け、吸い込み風量の調整用に使います
屋外および正圧には向きません
メッキ仕上げです



外形図・寸法表はこちら   お見積はこちら
